簡述

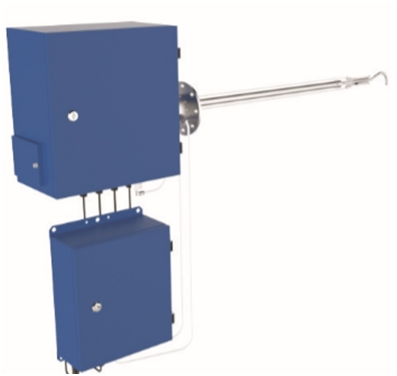

　　翠雲穀TL-PMM180煙塵測試儀是款適用於低排放的顆粒物測量儀，具有極高的靈敏度，低檢測限達0.005mg/m3。儀器由采樣及回送單元、等速跟蹤及控製單元、加熱及溫度控製單元、測量及信號處理單元四大部分組成。采樣及回送單元完成被測氣體采樣及回送過程；等速跟蹤及控製單元完成煙氣的流速和取樣流量的測量，同時控製噴射泵的抽力改變采樣流量，從而達到跟蹤采樣的目的；測量及信號處理單元由激光器、測量腔體、光電轉換器、反吹及氣幕裝置、校準裝置組成，通過測量顆粒物的前向散射光，將顆粒物的濃度轉化成電信號，再經過調理轉換後輸出。

係統特點

　　具有極其高的靈敏度及分辨力；

　　可用於被測氣體含有極高水霧的場合；

　　附選等動跟蹤采樣模塊，可選擇采用等速取樣的配置；

　　采用自適應動分檔的方法，具有極其寬的動態響應範圍；

　　具有的自動零點及自動跨度校準；

　　持有的反吹及氣幕結構及解算方法，耐窗口汙染；

　　結構設計簡單，體式的主機和分離式的等動跟蹤模塊，主機整體重量小於20KG，單人可完成安裝、調試、維護工作。

技術參數

　　工作原理：激光前向散射
　　測量對象：煙塵、粉塵
　　測量範圍：小（0～5) (mg／m3）、 大（0～200)(mg/m3 )
　　零點及量程漂移：≤±1.0%F.S./周
　　分辨能力：優於0.005mg/m3
　　模擬輸出：4-20(mA) （大輸出負載500)
　　數字輸出：RS485（支持Modbus協議）
　　煙道直徑：（0.3-20）米
　　煙氣流速：（0-30)m/s
　　反吹設置：自動（反吹時間間隔自行設置）
　　采樣方法：抽取式
　　被測介質條件：10℃～300℃（高溫需定製）
　　防護等級：係統IP65
　　電源：220±10%(VAC）、500W

外形尺寸：

　　主機：410mm*502mm*230mm
　　等速采樣箱：404mmx 300mm x 140mm
　　重量：主機≤15kg，等速采樣箱≤7kg

測量原理

　　翠雲穀TL-PMM180基於前向光散射原理，激光器發出的高穩定性激光經過準直後射入測量室，激光束與顆粒物相遇後產生前向散射光，散射光由透鏡接收後，通過信號光纖導入光電檢測器，經過高靈敏度光電信號轉換後，散射光信號轉變成與顆粒物濃度成正比的電信號，經過通過特定的算法，輸出顆粒物的濃度值。

行業應用

　　適合燃煤機組、鍋爐低排放在線監測（如：火電、鋼鐵、冶金、水泥、石化、陶瓷、鋁業等）也可廣泛地應用於過程控製、衛生、、科研研究等顆粒物連續測量的場所

執行標準

　　HJ/T 76-2007國定汙染源排放煙氣連續監測係統技術要求及檢測方法
　　Q/TL003 TL-PMM180煙塵濃度連續監測儀
